Q3：后来你使用AI解决这个问题的整体思路和关键步骤是什么？
在开始做AI应用之前，我们首先需要理解设计人员真实的工作过程。建筑图纸是一种包
含空间关系、图形符号、标注信息的专业载体，通用大模型无法直接理解。
整个解决过程分为几个关键步骤。

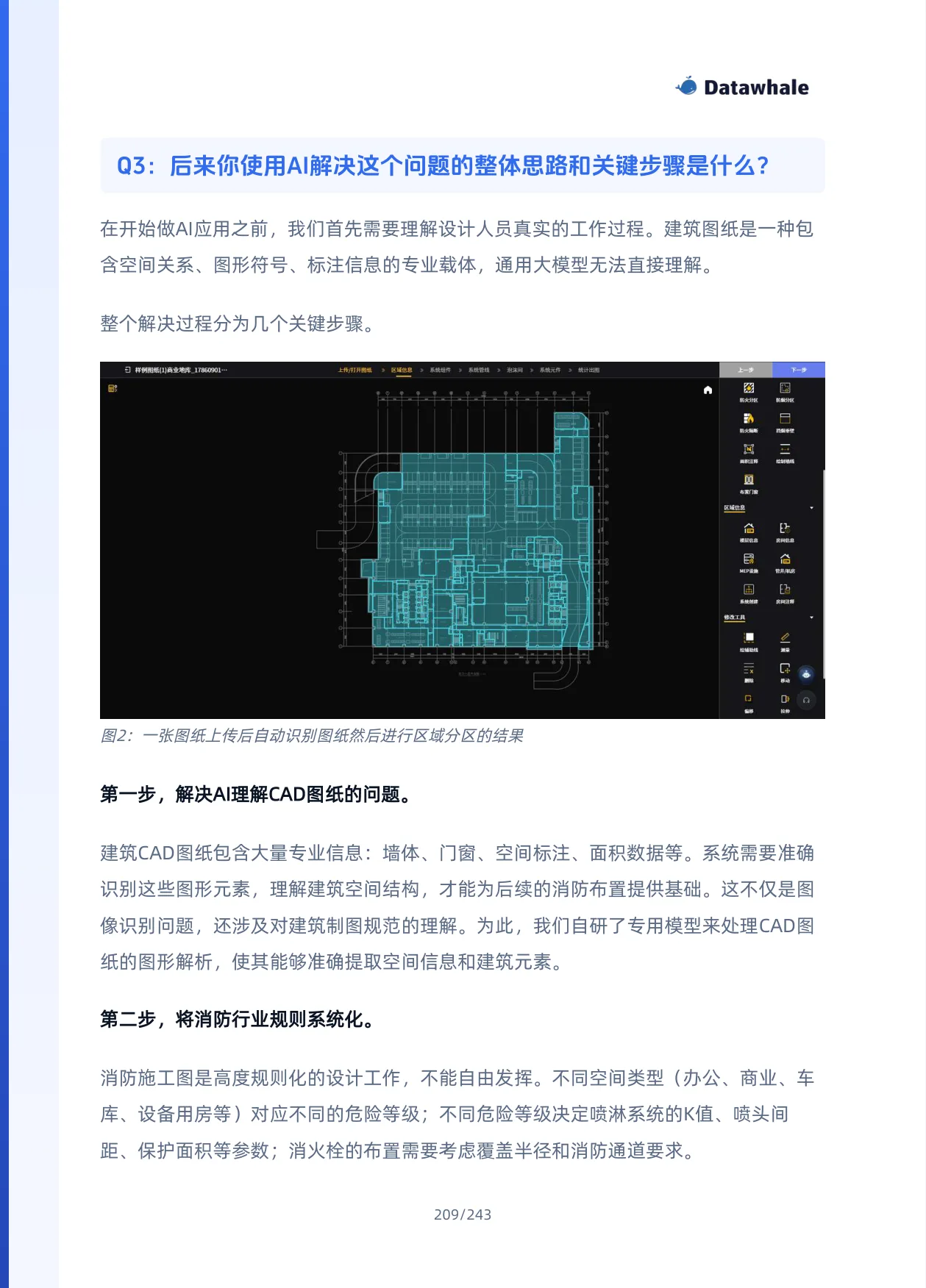

图2：一张图纸上传后自动识别图纸然后进行区域分区的结果
第一步，解决AI理解CAD图纸的问题。
建筑CAD图纸包含大量专业信息：墙体、门窗、空间标注、面积数据等。系统需要准确
识别这些图形元素，理解建筑空间结构，才能为后续的消防布置提供基础。这不仅是图
像识别问题，还涉及对建筑制图规范的理解。为此，我们自研了专用模型来处理CAD图
纸的图形解析，使其能够准确提取空间信息和建筑元素。
第二步，将消防行业规则系统化。
消防施工图是高度规则化的设计工作，不能自由发挥。不同空间类型（办公、商业、车
库、设备用房等）对应不同的危险等级；不同危险等级决定喷淋系统的K值、喷头间
距、保护面积等参数；消火栓的布置需要考虑覆盖半径和消防通道要求。
