Q1：作为FDE，你应用AI的具体场景是什么？在这个场景下遇到的
具体问题长什么样？
我们关注的业务场景，是建筑消防施工图的自动生成。
在建筑设计过程中，消防施工图是一类非常典型且高频的专业设计任务。一个常规商业
建筑项目，仅消防施工图就可能涉及数百个空间的设施布置。设计人员需要根据建筑
CAD图纸，逐一完成喷淋系统设计、消火栓布置、灭火器配置以及相关管线规划。

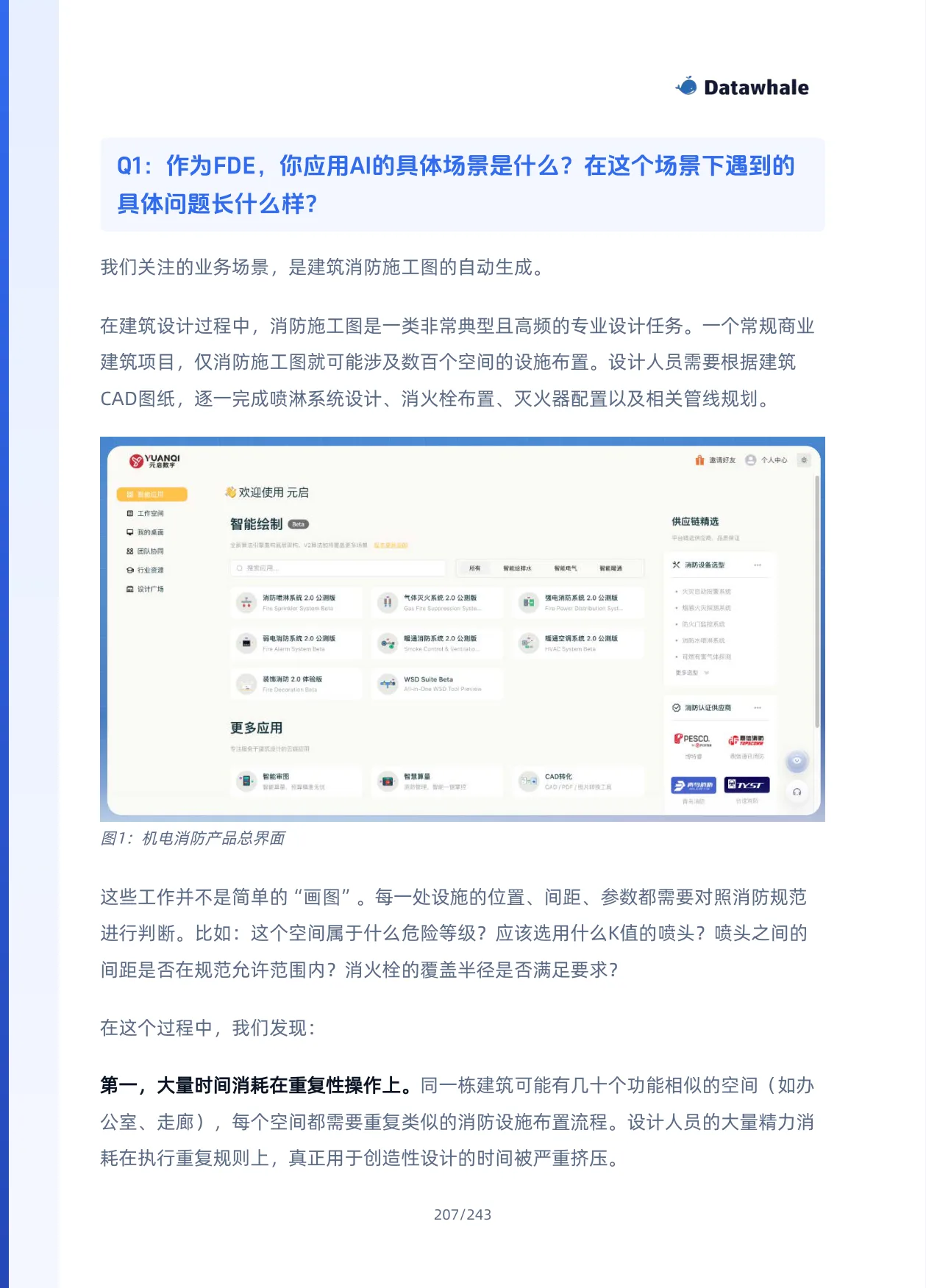

图1：机电消防产品总界面
这些工作并不是简单的“画图”。每一处设施的位置、间距、参数都需要对照消防规范
进行判断。比如：这个空间属于什么危险等级？应该选用什么K值的喷头？喷头之间的
间距是否在规范允许范围内？消火栓的覆盖半径是否满足要求？
在这个过程中，我们发现：
第一，大量时间消耗在重复性操作上。同一栋建筑可能有几十个功能相似的空间（如办
公室、走廊），每个空间都需要重复类似的消防设施布置流程。设计人员的大量精力消
耗在执行重复规则上，真正用于创造性设计的时间被严重挤压。
